Gamla kataloger

[Kalle]

Det där är en bra sida FPD! Jag var där förut och letade rätt på antennen som DH i kritisk ton beskriver. Och jag vill minnas att jag inte heller var särskilt euforisk över dess prestanda. Dessutom gick inte svf att få ner under ca 2:1 vilket ju egentligen inte var så allvarligt, men det var hursomhelst ett missförhållande som den unge nitiske Kalle inte avsåg att tolerera, varpå den började plockas isär för att om möjligt förbättras, vilket ledde till att den aldrig riktigt återhämtade sig.

[Kalle]

Här är från en reklamfolder för båtradio.
Inte vet jag om jag tycker att 2440 var värd dubbla pengen jämfört med 4024, men den uppfattades som väldigt modern minns jag.

[Kalle]

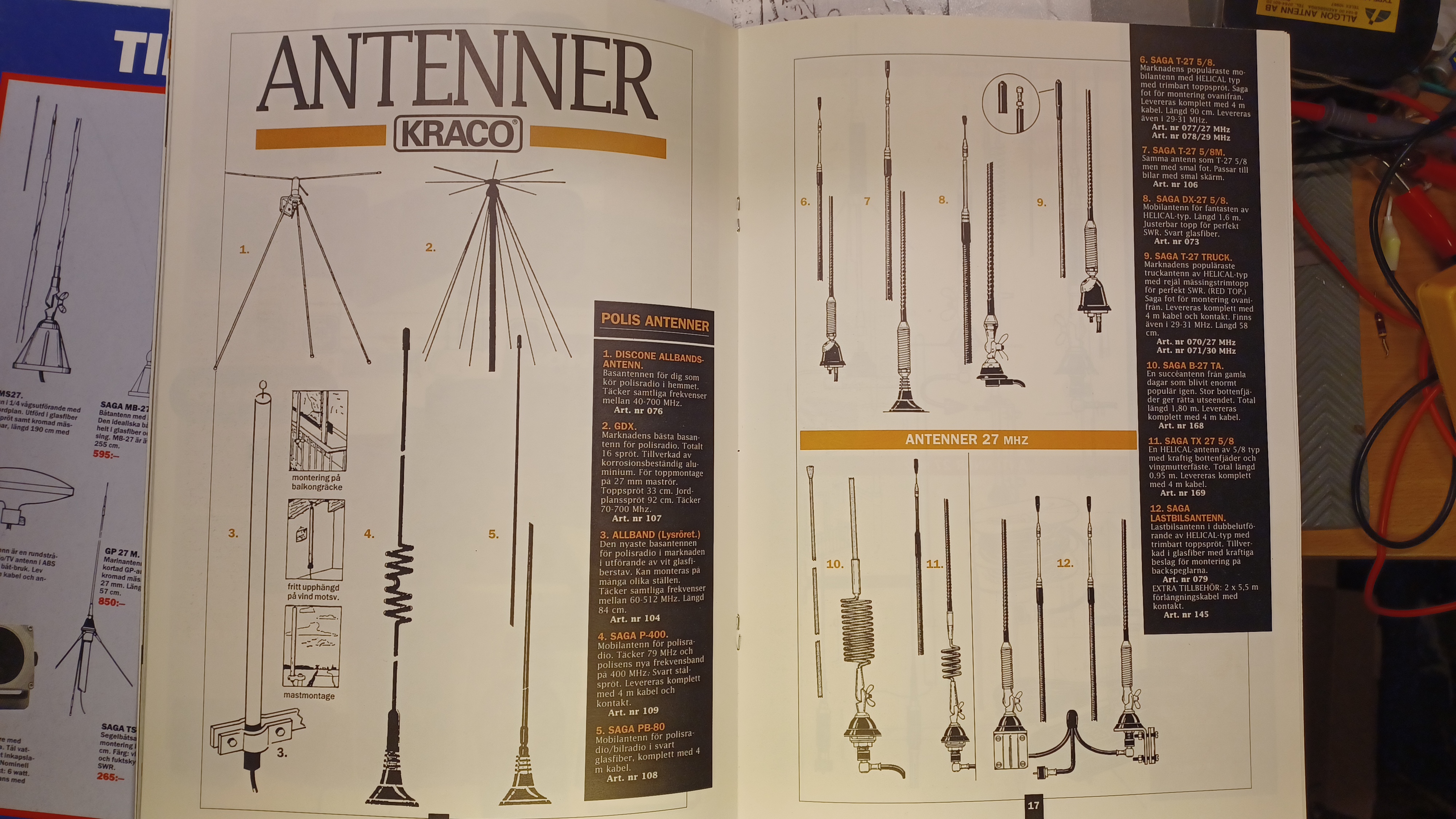

Lite antenner ur en Kraco-katalog.

Femåttingen uppe till höger på sista bilden har jag här på taket. Tillverkad av danska Procom, med jordplansspröt i full kvartsvågslängd.

[DH]

… letade rätt på antennen som DH i kritisk ton beskriver. Och jag vill minnas att jag inte heller var särskilt euforisk över dess prestanda. Dessutom gick inte svf att få ner under ca 2:1 vilket ju egentligen inte var så allvarligt, men det var hursomhelst ett missförhållande som den unge nitiske Kalle inte avsåg att tolerera, varpå den började plockas isär för att om möjligt förbättras, vilket ledde till att den aldrig riktigt återhämtade sig…

Det brukliga vart att man slet loss koaxen, slängde den…satte dit en riktig RG-58u. Förbättrade jordanslutningen och kapa sprötet till 145MHz amatörradio ist. Det sprötet ’gick ju’ på 70cm också swr mässigt även om prestandan där blev kass.
Magneten som ju är en kondensator mot jord…är eg lite för klen diameter för såpass låg frekvens som 27MHz så redan där vart allt fel.
På högre frekvenser däremot vart den ju inga problem.

Kom jag över en sån idag hade jag nog moddat den till 69MHz ist.
Dit med ny koax osv o sen pillat isär spolen.
Den svarta plasthylsan är gängad på gavelstyckena o låst med ngt lim. Med handkraft o bestämt grepp….kan man ändå gänga isär det.
Inuti sitter en spole man lätt lindar av önskat antal varv tills man får den att lira på 69 eller valfri annan högre frekvens.
På t.ex 69 är ju dess längd i våglängd räknat ej längre löjligt kort.
Magnetens yta mot jord helt ok osv.

[DH]

Lite antenner ur en Kraco katalog…

Femåttingen uppe till höger på sista bilden har jag här på taket. Tillverkad av danska Procom, med jordplansspröt i full kvartsvågslängd.

4024’an är ju ’samma’ som Handic 924/925. Osäker på tillverkare men den andas Korea med klen plåt i kåporna man lätt böjer med fingrarna bara. Sitter LC7131 i dom för max 40 kanaler.

2440’n däremot andas ’Uniden’ även om jag inte är helt säker på det. Sitter LC7131 även i dessa. Den likt 2530’n vart ju den med fabriksfel på lödningarna som släppte efter ett tag. Hälften av alla beggade 2440/2530 är kassa idag.
4024’orna däremot funkar nog allihop förutom on/off klicket i volymkranen som ofta är sönderdragna.
Sen är alla dc kablar klippta ner till en stump på 10cm bara… - varför det??

Aha, en Dansk Penetrator…kalla vi dom…efter den berömda amerikanska förlagan ’HyGain Penetrator 500’ som hade samma design förutom matcningen HyGain hade utvändigt nedtill.

Sån antenn som din har en amatörkollega i byn i toppen på sin 20m mast med 3-bands 4-ele Yagi sittandes direkt under.
Tyvärr intefererar jordplanen med Yagin som då inte går så bra.
I masttopp har han ett grovt 60mm maströr på ytterligare 4m där dessa antenner sitter. Man borde kapat två av jordplanen eller vinklat den ngt så jordplanen inte ligger i parallell.
Ståendes där uppe med fötterna på 22m höjd är bra läskigt och vi har inte riktigt löst hur fan vi skall göra..

Sån antenn som den…o de e samma med min 27halva jag har i masttopp här…är skitbra random antenn även för att monitorera HF med. Fattar inte varför inte fler har det.
Din danske kan ju t.o.m tunas o köras med på 40m precis som min ’går på’ 20m.
DC jordningen snor inte såå mkt utan att det funkar ändå.
En annan kollega har en likadan i toppen på sin…va e den…24m? mast…o trots att den fett dc jordar 160m så är den faktiskt körbar där med hela jä-la masten som vertikal radiator. Jordad? Javisst är den det men nere på gräsnivå som först…innan RF’n jordas ner där har mkt strålat ut redan.
Han tog sitt cert i början på 70-talet…1972 eller ngt…o har ändå 27 vertikal i toppen på sin mast…så det är inget som enbart senare generationer kör med.

[DH]

Längesen vi lufta den här tråden.

Va ute i kallförrådet och letade snickarverktyg…där finns mest gammalt datajunk de e lätt att sjunka ner på huk mellan lådorna och plocka med gamla grafikkort…cpu’er ’Pentium 166MMX’, ’Riva TNT2’ osv.
I botten på en sån låda såg jag ngt färgglatt…en Hobbexkatalog.
Inte apgammal men ändå 32 år gammal, kolla:

UBC 760XLT har jag haft många av…i modern tid och idag värda ngt på 500kr.
Fundera på vad ni hade i lön 1993 kontra vad den radion kostade då…
Nytt radiofolk som klagar över att alla radios jag tycker är ngt att ha…är dyra…skulle bara veta ’hur vi hade det förr’.

[sm6pop]

Nostalgi på hög nivå, de skall du inte ha i kallförrådet.
Riktigt trevligt att se.

[//JAL]

Fast när det rör sig om rör så håller nog Clas i sjön ledningen

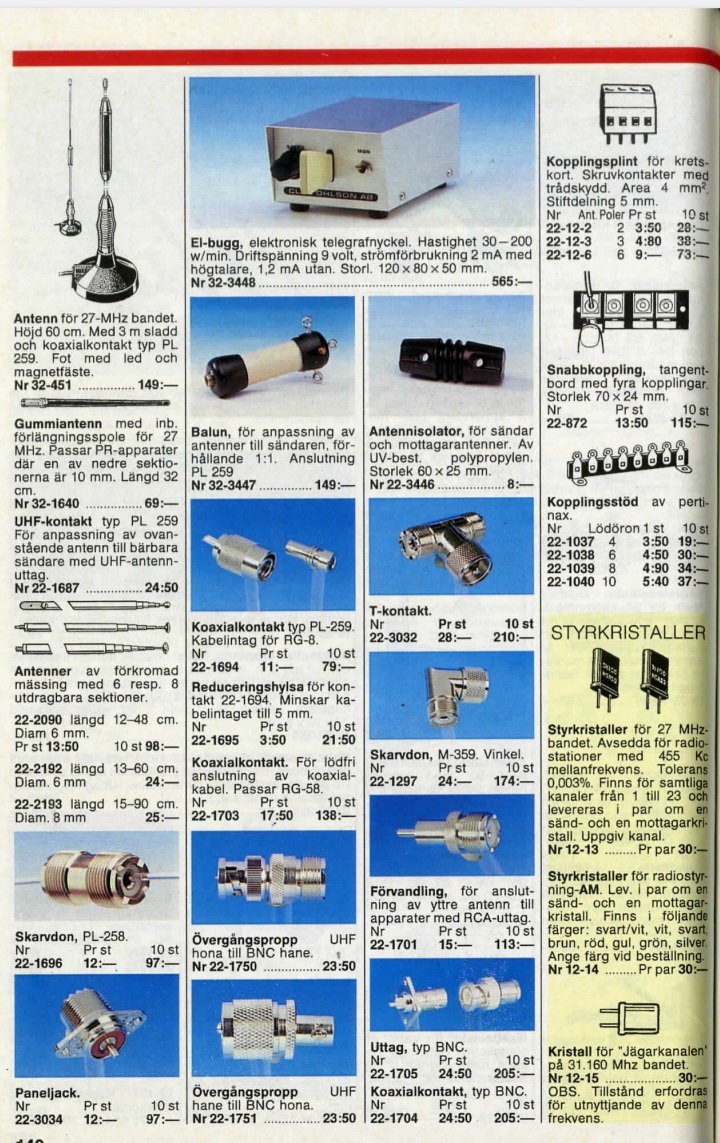

Länken från SM4FPD är en klassiker https://about.clasohlson.com/sv/om-oss/ ... katalogen/
Så när man vill undvika bingolotto är denna länk ett godkänt skäl...
Där kan man kolla på vad det fanns för möjligheter bygga och att lyssna på radio redan på tidigt 1900 tal.

Tar man då historien för radio och telegrafi så är det en intressant utveckling.
Lägger man då till världskrigen och behovet av samband samt avlyssning så kan man läsa tills man somnar gott som (Citat DH "Svagsignaljägare").

JAL

[SM4FPD]

Lägg märke till hur man förr och i Clas Olson katalogen verkligen specade sina artiklar.
Bilden, tecknad som verkligen visar vad man får på ett tydligt sätt.
För övrigt beskriver man vad det är för apprat man ser, vad den gör. Vilket idag i många fall är en sk bra fråga.
Man skriver dess storlek, dess vikt matningsspänning, går den på nät eller batteri?
Exvis en mikrofon var förr något som gick att speca med impedans, frekvensområde, mikrofonsystem, dynamiskt eller kristall.
Idag är en mikrofon bara en mikrofon, oavsett hur den är uppbyggd och vad den gör.
Det måst ha varit ett större jobb att göra alla dessa tekningar, och skapa en sådan katalog.
Utan dator .......
Efter hand med åren började man med fotografiska bilder.
Sen försvann katalogen helt, synd

Roy
